Las cubiertas de gran superficie en bodegas industriales concentran grandes volúmenes de agua lluvia en periodos cortos. Cuando el drenaje pluvial se diseña únicamente con sistemas gravitacionales tradicionales, el número de bajantes y el diámetro de las tuberías aumenta considerablemente, lo que afecta la eficiencia hidráulica y el uso del espacio en la estructura.
Los sistemas sifónicos de drenaje pluvial se desarrollaron precisamente para resolver este problema. En lugar de transportar agua con tuberías parcialmente llenas, el sistema trabaja con tuberías completamente llenas, generando flujo a presión que incrementa la capacidad de evacuación del sistema. Por esta razón, antes de solicitar una cotización de un sistema sifónico drenaje pluvial, es necesario evaluar variables hidráulicas que determinan el diseño real del sistema.
¿Cómo funciona un sistema sifónico en cubiertas de gran área?
El principio de funcionamiento de un sistema sifónico se basa en eliminar la entrada de aire al sistema de drenaje. Cuando el agua llena completamente las tuberías, se genera un flujo a presión que aumenta significativamente la capacidad hidráulica de la conducción. Este comportamiento permite transportar grandes caudales con menos bajantes y recorridos horizontales largos, algo especialmente útil en bodegas logísticas o centros de distribución donde las cubiertas pueden superar miles de metros cuadrados.
Principio hidráulico de tuberías llenas
En un sistema gravitacional convencional, las tuberías transportan agua con presencia de aire en su interior. Esto limita la capacidad hidráulica de la conducción, ya que el flujo se desarrolla en régimen parcialmente lleno.
En contraste, el sistema sifónico opera con tuberías llenas en régimen de presión negativa, lo que genera un efecto de succión que acelera la evacuación del agua lluvia. Este principio permite transportar mayores caudales con diámetros menores y reducir la cantidad de bajantes necesarias en la cubierta.
Variables que determinan el diseño del sistema
Antes de cotizar un sistema sifónico es indispensable realizar un diseño hidráulico preliminar. Este diseño determina la cantidad de sumideros, el diámetro de las tuberías y el trazado del sistema dentro de la estructura de la bodega. En proyectos industriales, ignorar estas variables puede conducir a cotizaciones imprecisas o a soluciones que no responden al comportamiento real de la cubierta.
Intensidad de lluvia y área tributaria
El caudal que debe evacuar el sistema depende directamente de la intensidad de lluvia del lugar y del área de cubierta que drena cada sumidero.
En Colombia, la intensidad de lluvia utilizada para el diseño suele expresarse en mm/h y se obtiene de estudios hidrológicos o curvas IDF (intensidad–duración–frecuencia). Cuando esta variable se subestima, el sistema puede quedar subdimensionado y provocar acumulaciones de agua sobre la cubierta. En bodegas logísticas con cubiertas superiores a 5.000 m², el cálculo correcto del área tributaria de cada sumidero es fundamental para evitar sobrecargas estructurales durante eventos de lluvia intensa.
Ubicación de sumideros sifónicos

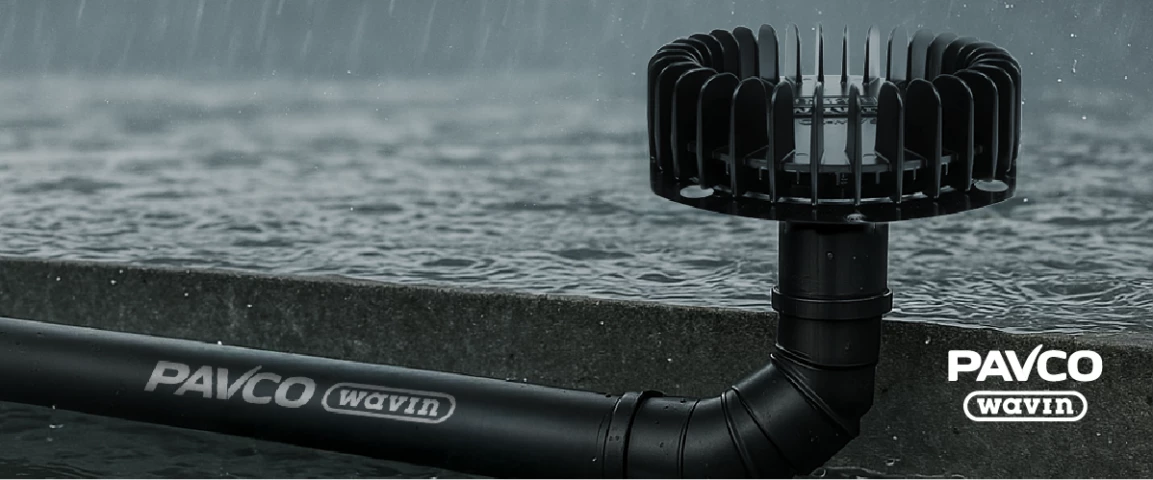

La ubicación de los sumideros es otro factor determinante en el desempeño hidráulico del sistema. Estos dispositivos incorporan elementos que impiden la entrada de aire a la tubería, permitiendo que el sistema alcance el régimen sifónico.
Cuando los sumideros se ubican incorrectamente o no se distribuyen de acuerdo con la pendiente de la cubierta, el sistema pierde eficiencia y puede operar como un drenaje gravitacional convencional.
¿Cuándo conviene instalar un sistema sifónico?
Los sistemas sifónicos se utilizan principalmente en edificaciones con cubiertas de gran superficie donde el drenaje gravitacional resulta poco eficiente. Este tipo de sistema es especialmente común en:
- Centros logísticos y bodegas industriales.
- Centros comerciales de gran escala.
- Aeropuertos y terminales de transporte.
- Instalaciones industriales con grandes cubiertas metálicas.
En estos proyectos, la posibilidad de transportar agua a presión permite reducir la cantidad de bajantes y mantener recorridos horizontales largos, lo que facilita la integración del sistema dentro de la estructura del edificio.
Componentes de un sistema sifónico de drenaje pluvial
Un sistema sifónico está compuesto por elementos hidráulicos diseñados específicamente para operar en régimen de tubería llena. Cada componente cumple una función dentro del comportamiento hidráulico del sistema.
Los principales componentes incluyen:
- Sumideros sifónicos que bloquean la entrada de aire.
- Tuberías diseñadas para transporte a presión.
- Colectores horizontales de gran capacidad hidráulica para ahorro de agua.
- Bajantes verticales que mantienen el efecto sifónico.
- Descarga final hacia el sistema de drenaje pluvial.
