El sistema sifónico QuickStream de Pavco Wavin es una solución técnica avanzada para el drenaje de aguas lluvias en cubiertas de gran área. Su correcta implementación permite evacuar altos caudales con menos bajantes y mayor eficiencia hidráulica. Sin embargo, cuando el diseño o la instalación no consideran sus principios fundamentales, es frecuente que aparezcan fallas en obra, sobrepresiones o un funcionamiento deficiente desde los primeros eventos de lluvia.
Sin embargo, cuando el diseño o la instalación no consideran sus principios fundamentales, pueden aparecer fallas en obra, sobrepresiones o un funcionamiento deficiente desde los primeros eventos de lluvia. Por eso, este artículo presenta las claves técnicas para diseñar correctamente un sistema sifónico de cubiertas, reducir errores comunes y asegurar una instalación confiable desde la etapa de proyecto.

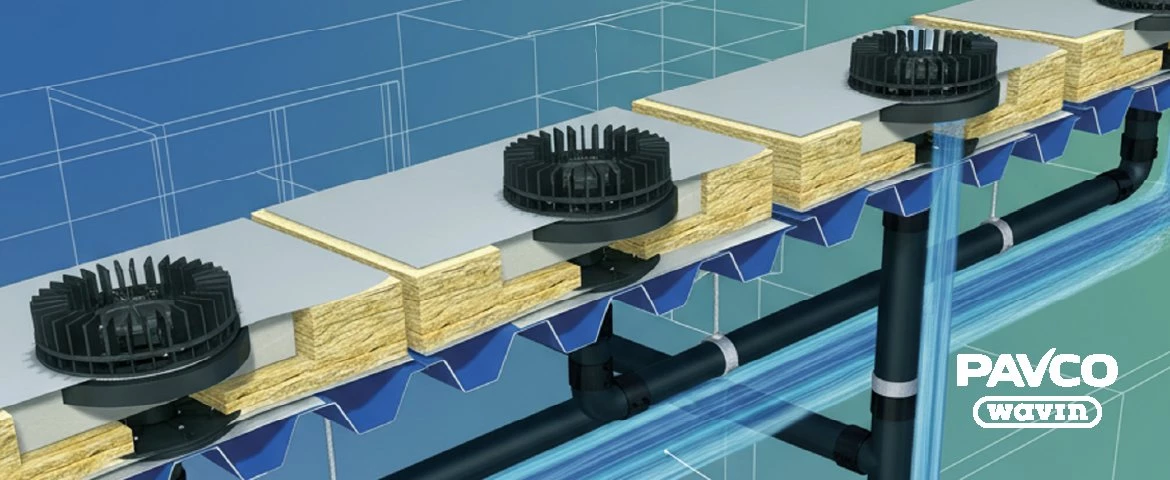

¿Qué es un sistema sifónico de cubiertas y cómo opera?
Un sistema sifónico de cubiertas es un sistema de drenaje pluvial cerrado que funciona en régimen lleno. A diferencia de los sistemas tradicionales por gravedad, elimina el ingreso de aire y utiliza la diferencia de alturas para generar un efecto de succión controlado.
Su funcionamiento se caracteriza por:
- Tuberías completamente llenas.
- Presiones internas positivas y negativas.
- Altas velocidades de flujo.
- Menor necesidad de pendientes y bajantes.
Estas condiciones hacen indispensable un diseño hidráulico preciso y una correcta selección de materiales.
¿Cómo funciona un sistema sifónico y qué lo diferencia del convencional?
Un sistema sifónico de cubiertas es un sistema de drenaje pluvial cerrado que funciona en régimen lleno. A diferencia de los sistemas tradicionales por gravedad, elimina el ingreso de aire y utiliza la diferencia de alturas para generar un efecto de succión controlado.
Sus principales características son:
- Tuberías completamente llenas.
- Presiones internas positivas y negativas.
- Altas velocidades de flujo.
- Menor necesidad de pendientes.
- Reducción significativa en el número de bajantes.
Este comportamiento hidráulico exige un diseño preciso y una coordinación estricta entre todos los componentes del sistema.
Principios hidráulicos que deben respetarse en un sistema sifónico
El desempeño del sistema depende de que todos sus elementos trabajen bajo un equilibrio hidráulico exacto. No se trata solo de evacuar agua, sino de mantener estable el efecto sifón.
Principios clave:
- Continuidad del flujo sin entrada de aire.
- Caudal de diseño basado en la lluvia máxima probable.
- Control riguroso de pérdidas por fricción y accesorios.
- Verificación de presiones a lo largo de toda la red.
Cualquier alteración en estos principios puede anular el efecto sifónico y comprometer el funcionamiento del sistema.
Condiciones necesarias para que el sistema sifónico funcione correctamente
En un sistema sifónico, las tuberías no trabajan por gravedad, sino bajo condiciones de presión y vacío. Por ello, el material y la configuración deben ser capaces de soportar esfuerzos mecánicos adicionales y comportarse de forma predecible.
Un sistema correctamente diseñado debe garantizar:
- Estanqueidad total en todas las uniones.
- Resistencia a ciclos repetitivos de presión y depresión.
- Estabilidad dimensional del material.
- Compatibilidad total entre componentes.
Seleccionar materiales inadecuados es una de las principales causas de fallas prematuras en sistemas sifónicos.
Importancia del material en un sistema sifónico
El uso de tuberías diseñadas específicamente para sistemas presurizados permite:
- Mantener la continuidad hidráulica del sistema.
- Evitar deformaciones, colapsos o fugas.
- Garantizar un comportamiento hidráulico estable.
- Facilitar la instalación y el control de calidad en obra.
Por esta razón, la especificación del material debe hacerse desde la etapa de diseño y no durante la ejecución.
Pasos técnicos para diseñar un sistema sifónico correctamente
Un diseño ordenado reduce improvisaciones en obra, facilita la instalación y asegura el desempeño hidráulico esperado.
Geometría de cubierta y continuidad hidráulica
La geometría de la cubierta y la configuración de la red influyen directamente en el comportamiento del sistema.
Pasos recomendados de diseño:
- Definir áreas de cubierta y coeficientes de escorrentía.
- Calcular el caudal máximo según la intensidad de lluvia local.
- Determinar la ubicación y cantidad de sumideros sifónicos.
- Modelar hidráulicamente la red en régimen lleno.
- Verificar velocidades y presiones en cada tramo.
- Definir diámetros y configuración de la red.
- Diseñar soportes considerando cargas dinámicas y vibraciones.
Cada uno de estos pasos debe validarse antes de iniciar la ejecución para evitar ajustes costosos en obra.
Errores frecuentes en el diseño de sistemas sifónicos
La mayoría de los problemas se originan por decisiones incorrectas durante el diseño o la instalación. Errores más comunes a evitar:
- Mezclar sistema sifónico con drenaje por gravedad.
- Introducir pendientes innecesarias en la red.
- Cambiar diámetros sin recalcular el sistema.
- Permitir ingreso de aire en puntos críticos.
- Subestimar la importancia de la soportación.
Usar componentes no compatibles entre sí. Estos errores afectan directamente la eficiencia hidráulica, la seguridad del sistema y su aprobación técnica.
Recomendaciones técnicas para la instalación del sistema sifónico
Una correcta instalación es tan importante como un buen diseño. Recomendaciones clave:
- Respetar estrictamente el trazado definido en planos.
- Garantizar uniones completamente herméticas.
- Instalar soportes rígidos según cálculo estructural.
- Verificar alineación y continuidad de la red.
- Realizar pruebas hidráulicas antes de la puesta en servicio.
El uso de soluciones integrales como los Sistemas sifónicos Pavco Wavin facilita la compatibilidad entre componentes y reduce riesgos durante la ejecución.
¿Cuándo es recomendable implementar un sistema sifónico?
Un sistema sifónico es especialmente adecuado cuando:
- Se manejan grandes superficies de cubierta.
- Se busca reducir el número de bajantes.
- Existen restricciones arquitectónicas o estructurales.
Se requiere alta capacidad de evacuación de aguas lluvias. Siempre que el diseño y la instalación cumplan los criterios técnicos, es una solución eficiente, segura y durable. ¿Estás diseñando un sistema sifónico de cubiertas y necesitas validar tu proyecto? Déjanos tus datos y un experto de Pavco Wavin te acompañará en la especificación y diseño de tu sistema sifónico.
